一.产品简介

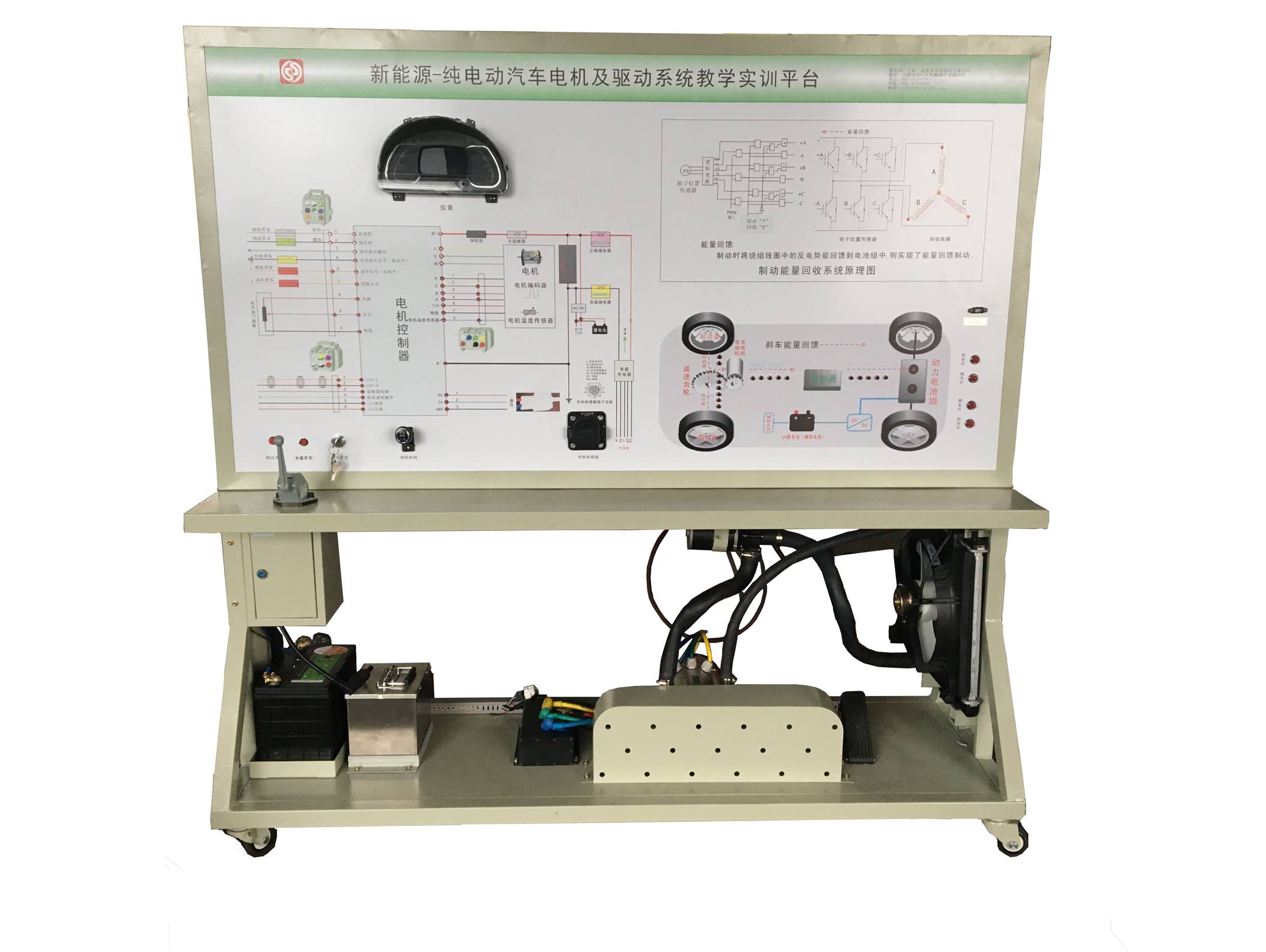

纯电动汽车（72V平台）电机及其驱动系统教学实训平台，包括纯电动汽车驱动电机、电机控制器、加速踏板、制动踏板等，实现PWM及三相逆变输出以及能量回收等功能，仿真纯电动汽车电机驱动运行控制策略及制动能量回馈系统，展示纯电动汽车驱动系统及制动能量回馈系统结构原理与工作过程，进行模拟故障的检测、诊断与排除。
二.基本配置参数
1.电机控制器输出功率:3相，2000W；
2.电机控制器转角回馈：旋转变压器或霍尔反馈；
3.系统DC/DC功率：72W,12V输出；
4.系统电源：铅酸电池12V/6AH；
5.各模块休眠电流 : <200MA,CAN唤醒机制；
6.信号波形采样速率：50MHz；
7.配套运行的上位机软件

附件选配:
1.软件采样及教学仿真计算机：14寸电容触摸屏一体机工业控制机，Intel/Celeron双核1.8G，win8系统；


▲其他：
1)投标现场提供软件演示验证。
2)投标现场提供真实制动能量回馈系统工作过程与控制系统视频验证。

三. 实训功能：
（1）驱动电机系统维护与保养
（2）驱动电机故障诊断与维修
（3）电机控制系统故障诊断与维修
（4）驱动电机系统综合故障诊断与维修
(5) 制动能量回馈系统故障诊断与维修
