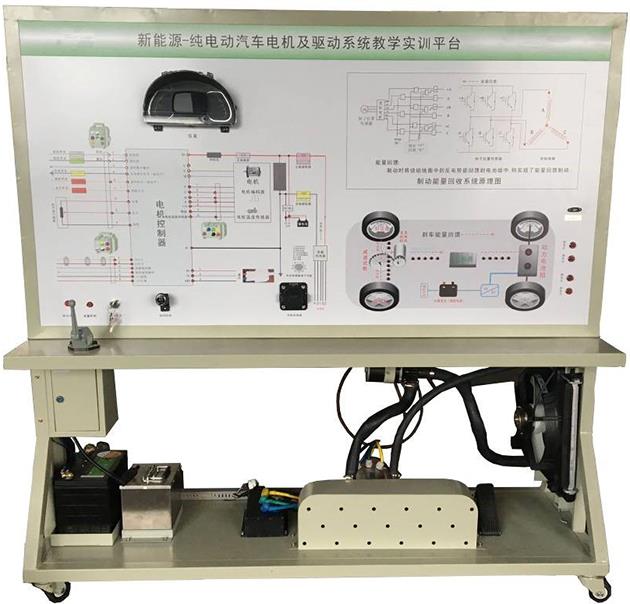

参考图
一、功能特点
1.该设备完整展示了新能源汽车整车真实各控制系统(包括DC-DC系统/电机控制/电池管理/VCU控制/车载充电机/仪表系统)，可以动态演示整车各控制系统的运行状态与工作过程。
2.设备面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照新能源汽车各控制系统结构原理图和实物，认识和分析新能源汽车各控制系统的工作原理。
3.设备上安装有点火开关、带网关通讯的整车控制器系统，仪表系统，电源转换DC-DC系统，整车控制器VCU系统，电机控制系统，电池管理系统,工况指示灯，电源开关，油门踏板，制动踏板，动力电机等运行模块与操纵开关。
4. DC-DC系统/电机控制/电池管理/整车控制器VCU /车载充电机/仪表系统通过CAN国标协议通讯且正常工作,通过自制上位机软件通过OBD诊断座可检测与标定各系统模块数据。
5.实现新能源汽车整车控制系统认知、检测、诊断、标定、匹配等实训实验。
6.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，带自锁脚轮装置，底座上配有40cm的桌面，台面装配32mm厚彩色高密度复合板,方便放置资料、轻型检测仪器等。
7.设备采用普通220V交流电源充电。
二、技术规格
1.交流电源：交流220V±10% 50Hz；
2.工作电压：直流12V
3.工作温度：-40℃～+50℃
4.外形尺寸：1700×700×1700mm(长×宽×高)
5.动力电池包与12V辅助电池；
6.产品工艺标准:
设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁。
三．基本配置(每台)

序号	名       称	规格型号	单位	数量
1	控制面板与检测台	1.装有各种检测端子以及彩色原理图 2.带4只可移动脚轮:	套	1
2	电动汽车磷酸铁锂电池	72V40Ah  带CAN-BUS通讯与电池管理器	套	1
3	电动车组合仪表 （7寸BMS信息显示屏）	电动汽车仪表带CAN通讯； 包含指示灯、电流电压指示、电量指示、能量流程图、REDAY/OK灯；	套	1
4	BMS电池管理控制单元系统	配套 带CAN-BUS通讯	只	1
5	点火开关	配套	只	1
6	车载充电器	72V40AH，带CAN-BUS通讯	台	1
7	DC-DC转换器	带CAN-BUS通讯	套	1
8	充电枪与车载侧插座	国标,CEBEA	套	1
9	电机驱动系统	72V4KW，带CAN-BUS通讯	套	1
10	VCU整车控制器	带CAN-BUS通讯，与电机控制器等模块CAN-BUS通讯	套	1
11	故障模拟与排除装置		套	1
12	设备教师/学生手册	配套	套	1
13	设备合格证、保修卡	配套	套	1
14	新能源汽车整车CAN总线协议	配套	套	1
15	上位机软件（电机/电控/电池/DC-DC）	配套	套	1
