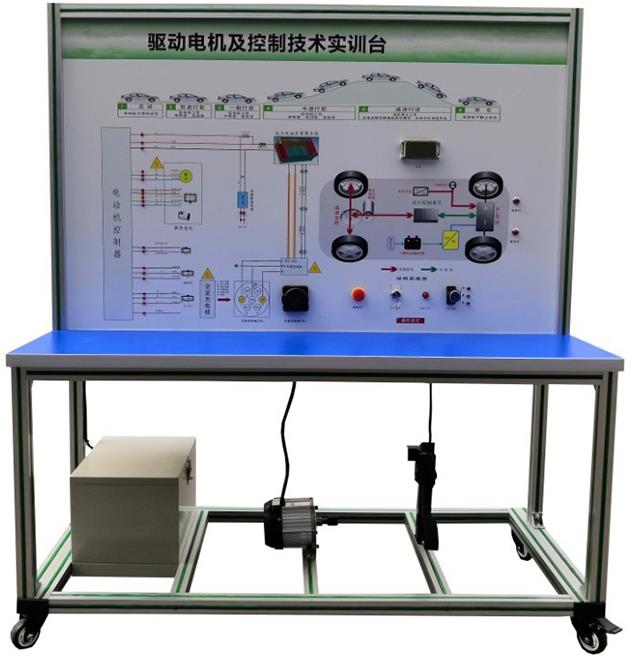

新能源汽车驱动电机及控制技术实训台

2019-11-28 17:03
一、产品组成
主要由新能源汽车电机(永磁同步电机)、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。
二、产品功能
1. 新能源汽车电机及控制器的认知;
2. 新能源汽车电机及控制器的结构及原理;
3.驾驶员的意图与电机运转之间的体现;
4.常见故障的设置及考核;
5.配备完整的实验说明书。
6.系统可完成电动机性能检测;
7.能实现系统故障设置及诊断排除
8.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,带自锁脚轮装置,底座上配有40cm的桌面,台面铺装32mm厚彩色高密度复合板,方便放置资料、轻型检测仪器等。
三、产品规格
1.外形尺寸1500×700×1700mm;
2.电源:220VAC/50Hz;
3.电机额定功率:2kw;
4.电机额定转速:3000rpm;
5.电机工作电压:48VDC;
6.采用UV平板喷绘面板,厚度不小于4mm,彩色电路图,不退色、耐磨损;
7.底部安装两万向两定向的脚轮,配备刹车,方便设备的移动及固定。
8.工作电源:HV磷酸铁锂离子动力电池组
9.工作温度:-40℃~+50℃
10.移动脚轮:100*60mm
11.产品工艺标准:
设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面装配32mm厚彩色高密度复合板。
四.基本配置(每台)
序号 名称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子,彩色电路图和工作原理示意图,1200*900mm 1
2 组合仪表 电动汽车专用 1
3 点火开关 配套 1
6 电机控制器 与电机配套 1
7 车载充电器与充电接口 与电池配套 1
8 DC-DC转换器   1
9 锂动力电池组 48V20AH 1
10 新能源电机   1
11 刹车开关   1
12 档位开关 电动车专用 1
13 油门控制装置 电动车专用 1
14 直流接触器 DZ47 1
15 电源总开关 配套 1
16 移动台架 1500×700×1700mm(带自锁脚轮装置) 1
17 保险丝盒 配套 1
18 保修卡/合格证 配套 1
19 教师手册 配套 1
20 故障模拟与排除装置   1
五. 实训项目
(1)驱动电机系统维护与保养
(2)驱动电机故障诊断与维修
(3)电机控制系统故障诊断与维修
(4)驱动电机系统综合故障诊断与维修
(5)电动机性能检测
