一．产品简介

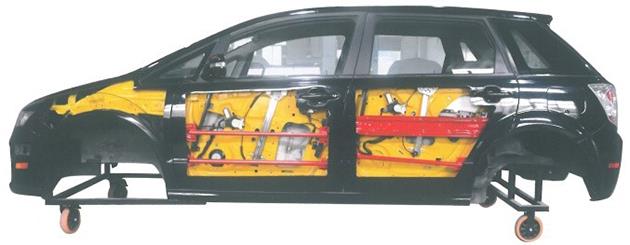

选用比亚迪E5原装纯电动轿车原车车身和低压控制实物系统，完整的车身进行部切处理（外露电器部件），剖面位置合理，能清楚展示内部结构。
低压系统部件齐全，真实地体现了纯电动轿车车身低压控制系统的连接控制关系、安装位置和运行工况参数检测。
适合培养学员对纯电动轿车，车身低压控制系统系统故障分析与排除能力，适用于各类型院校新能源纯电动汽车电器课程教学和维修实训。
二.功能特点
1.保留车壳与车身电器低压系统各部件，保留电气连接方式与原车功能，实现插拔拆卸训练，训练线束与电器拆检，掌握车身低压系统零部件拆检要点。
2.可单独工作，DC12V电源由开关电源提供。

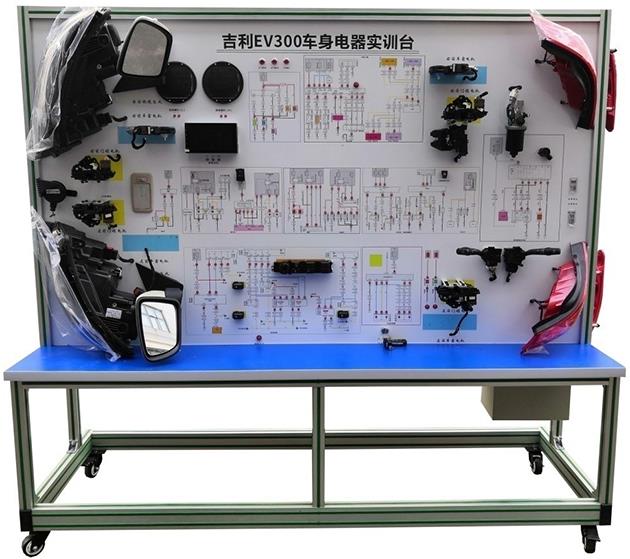

3.除车身外配移动教学板，教学板完整显示车身低压系统工作原理图，安装检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图等；
4.设备由原车解剖的车身平台和教学板组成，原车车身安装原车零部件；框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，带自锁脚轮装置，底座上配有宽40cm、厚32mm彩色高密度复合板桌面，方便放置资料、轻型检测仪器等。
5.配备智能化故障设置和考核系统。
6.配套实训指导书，包含工作原理，实训科目，故障设置及清除等要点。
★7.配套新能源汽车电器仿真软件。
(1)软件包含汽车6个系统：汽车灯光系统、启动系统、充电系统、雨刮系统、仪表系统、中控与车窗系统。
(2)软件与实物完美结合，软件的原理图、外形图和电路图与实物一模一样；
(3)系统带有背景音，可以按照教学条件打开或关闭。
(4)软件内部空间为宽敞明亮的教室，原理图、线路图和实物零部件为高清显示。
(5)360度旋转，简单控制放大、拉近、缩小、旋转、便于多个角度观察每一个细节，可以查看设备的任何位置。全程无死角。
(6)连线功能：进入连线功能后，界面的原理图出现，点击每个零部件的接线端子，系统自动显示待连接状态，点击正确的连接点后，线路的线条自动出现。并有声音提示。点击错误的连线点时，系统发出报警。拉出侧菜单可观察点击连线的进度。连线完成后，进行下一项。
(7)动态测试功能，连线正确的状态下，进入测试实训功能，操作相应开关，相应的系统进入工作状态。如点击点火开关，系统上电，15电源指示灯点亮。点击启动开关，启动机随机运转启动，发动机运行并伴有启动运行的声音提示，发电机开始运转，充电指示灯写熄灭。
(8)故障设置系统功能：在连线成功后，可以设置多个系统故障。单个故障不低于10个。侧面菜单带有故障文字描述，并伴有中文提示故障是否设置成功。
(9)故障状态下，可以进入动态测试功能，例如点击主控开关的左前玻璃升降开关，系统会中文提示语音播报，提示系统出现故障，此时系统将不能再进行运转测试。例如左前车窗电机不再运转动作
(10)故障检测功能：点击万用表并打开，调节正确的测量量程，用表笔测试故障系统，万用表显示故障点的正常与故障时数据，以判断那个线路或原件出现问题。
三．基本配置(每台)

序号	名       称	规格型号	单位	数量
1	实训台面板	装有各种检测端子以及电路终端接线端子	套	1
2	主控制器总成（主控ECU）		套	1
3	诊断座		个	1
4	点火开关		个	1
5	组合仪表		套	1
6	组合开关		套	1
7	左右前大灯总成		套	1
8	左右前雾灯		套	1
9	左右转向灯		套	1
10	左右转向边灯		套	1
11	左右组合尾灯		套	1
12	牌照灯		套	1
13	阅读灯		套	1
14	大灯开关		套	1
15	雾灯开关		套	1
16	刹车灯开关		套	1
17	倒车灯开关		套	1
18	危险灯开关		套	1
19	门控灯开关		套	1
20	冷却液位传感器		个	1
21	线束		套	1
22	闪光继电器		个	1
23	冷却液位报警继电器		个	1
24	雨刮总成		套	1
25	雨刮继电器		个	1
26	喷水电机		套	1
27	喷水壶		套	1
28	喇叭		个	2
29	喇叭继电器		个	1
30	网关控制器		个	1
31	雾灯继电器		个	1
32	手刹开关		套	1
33	中央继电器盒		套	1
34	带移动脚轮钢制底座的汽车车身（局部解剖）		台	1
35	蓄电池	12V 45Ah	台	1
36	电源总开关	50A	个	1
37	移动台架(带自锁脚轮)	2040×650×1900mm	台	1
38	中控与车窗/后视镜系统		套	1
39	故障模拟与排除装置		套	1
