一、产品简介

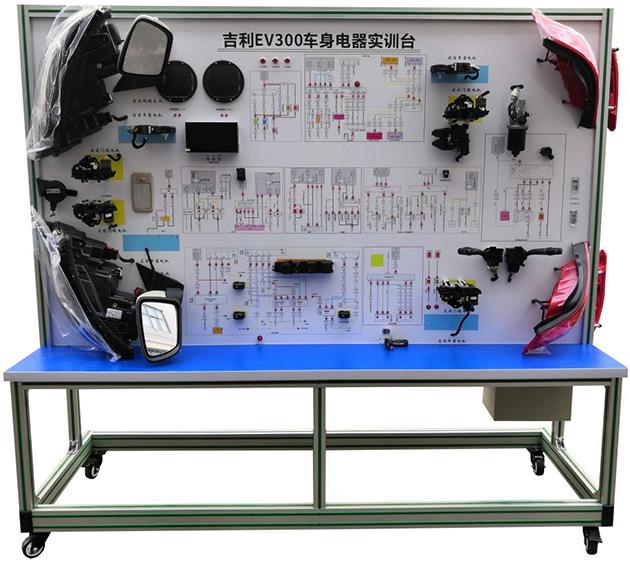

该设备采用全新 吉利EV300 纯电动车身电器实物为基础，充分展示纯电动汽车仪表系统、灯光系统、雨刮系统、喇叭系统、电池系统、电动车窗系统、电动门锁、音响系统、充电系统、DC电源转换系等电器各系统的组成结构和工作过程。
适用于各院校对纯电动汽车车身电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的纯电动车身电器系统，充分展示纯电动车身电器系统的组成结构。
2.接通电源，操纵设备上的各种电器开关、按钮、真实演示纯电动车各系统的工作过程。
3.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析纯电动车身电器各系统的工作原理。
3.面板上安装有检测端子，可直接在面板上检测纯电动车身电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，带自锁脚轮装置，底座上配有40cm的桌面，台面装配32mm厚彩色高密度复合板,方便放置资料、轻型检测仪器等。
★7.配套新能源汽车电器仿真软件。
(1)软件包含汽车6个系统：汽车灯光系统、启动系统、充电系统、雨刮系统、仪表系统、中控与车窗系统。
(2)软件与实物完美结合，软件的原理图、外形图和电路图与实物一模一样；
(3)系统带有背景音，可以按照教学条件打开或关闭。
(4)软件内部空间为宽敞明亮的教室，原理图、线路图和实物零部件为高清显示。
(5)360度旋转，简单控制放大、拉近、缩小、旋转、便于多个角度观察每一个细节，可以查看设备的任何位置。全程无死角。
(6)连线功能：进入连线功能后，界面的原理图出现，点击每个零部件的接线端子，系统自动显示待连接状态，点击正确的连接点后，线路的线条自动出现。并有声音提示。点击错误的连线点时，系统发出报警。拉出侧菜单可观察点击连线的进度。连线完成后，进行下一项。
(7)动态测试功能，连线正确的状态下，进入测试实训功能，操作相应开关，相应的系统进入工作状态。如点击点火开关，系统上电，15电源指示灯点亮。点击启动开关，启动机随机运转启动，发动机运行并伴有启动运行的声音提示，发电机开始运转，充电指示灯写熄灭。
(8)故障设置系统功能：在连线成功后，可以设置多个系统故障。单个故障不低于10个。侧面菜单带有故障文字描述，并伴有中文提示故障是否设置成功。
(9)故障状态下，可以进入动态测试功能，例如点击主控开关的左前玻璃升降开关，系统会中文提示语音播报，提示系统出现故障，此时系统将不能再进行运转测试。例如左前车窗电机不再运转动作
(10)故障检测功能：点击万用表并打开，调节正确的测量量程，用表笔测试故障系统，万用表显示故障点的正常与故障时数据，以判断那个线路或原件出现问题。
三、技术规格
外形尺寸（约）：2040×700×1800mm(长×宽×高)
动力电源：原车
工作电压：原车
移动脚轮：100*60mm
四、基本配置（每台）

序号	名  称	规格型号	单位	数量
1	示教板面板	装有各种检测端子以及彩色电路图	套	1
2	点火开关	原车	个	1
3	组合仪表	原车	套	1
4	组合开关	原车	套	1
5	左右前大灯总成	原车	套	1
6	左右前雾灯	原车	套	1
7	左右转向灯	原车	套	1
8	左右转向边灯	原车	套	1
9	左右组合尾灯	原车	套	1
10	牌照灯	原车	套	1
11	DC电源转换系	原车	套	1
12	灯光开关	原车	套	1
13	刹车灯开关	原车	套	1
14	倒车灯开关	原车	套	1
15	危险灯开关	原车	套	1
16	线束	配套	套	1
17	雨刮总成	原车	套	1
18	雨刮控制器	原车	个	1
19	喷水电机	原车	套	1
20	喷水壶	原车	套	1
21	喇叭	原车	个	2
22	喇叭继电器	原车	个	1
23	各类继电器	原车	套	1
24	雾灯	原车	个	1
25	电动车窗与中控开关	原车	套	1
26	电动后视镜与开关	原车	套	1
27	中控锁电脑	原车	个	1
28	门锁电机	原车	套	1
29	电动窗电机	原车	套	1
30	音响总成	原车	套	1
31	扬声器	6"，200W	对	1
32	辅助蓄电池	12V 45Ah	台	1
33	保险丝盒	配套	个	2
34	电源总开关	50A	个	1
35	移动台架(带自锁脚轮装置)	2040×700×1800mm(长×宽×高)，铝材框架	台	1
36	故障模拟与排除装置	配套	套	1
37	教师手册	配套	套	1
38	合格证与保修卡	配套	套	1
