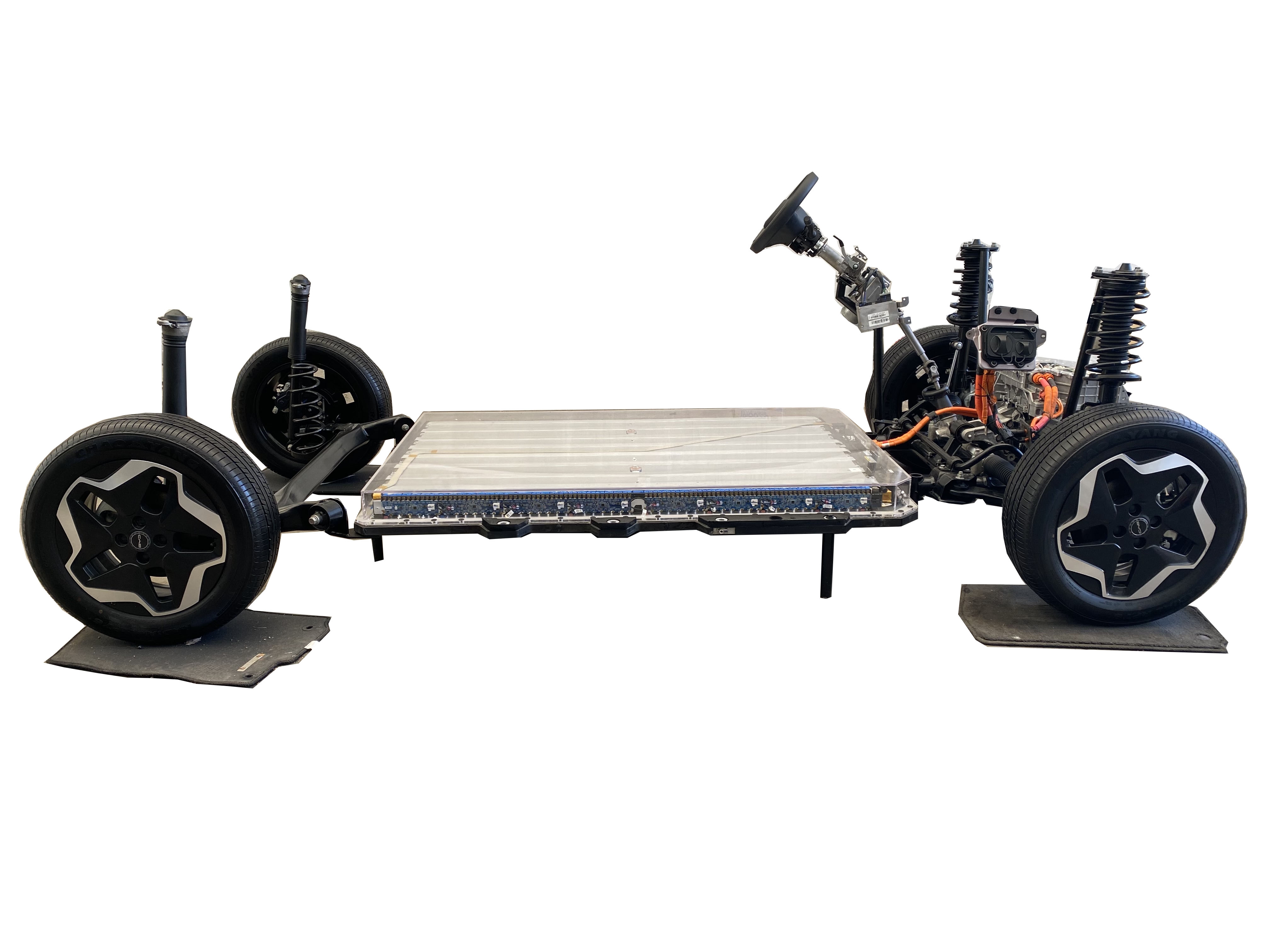

YUY-5139新能源汽车解剖展示车

1、剖切要求
1) 车身
车身拆卸，将三电系统暴露于外。或者将车身全部拆掉。
2）外部覆盖件
直接拆除。
3)内饰件
直接拆除。
4)高压控制器及线路
车身内外部高压控制器及高压线路(橙色)需完整进行展示，可清晰展示线路走向及连接位置、方式。动力电池上壳体用树脂透明材料进行替换，下壳体改装为半金属板透明树脂材料，并开设检修、拆卸窗口。
5)低压控制器及线路
低压控制器及线路需完整展示,总成线束及端子需按电路图进行准确标注,可清晰区分。
低压插件需附有端子定义图标签，部分重要控制器低压插件需外界端子方便测量。
6)安全处理
凡剖切部位需光滑，以胶带卷包边;对于剖切位置采用橘色饰条与橘色涂装结合;对于车身非剖切的锋利部分采用白色饰条封边。所有剖切形成的尖角需倒角处理，并胶带卷边。透明覆盖件需以铆钉及密封胶故障，从而防水防尘。
