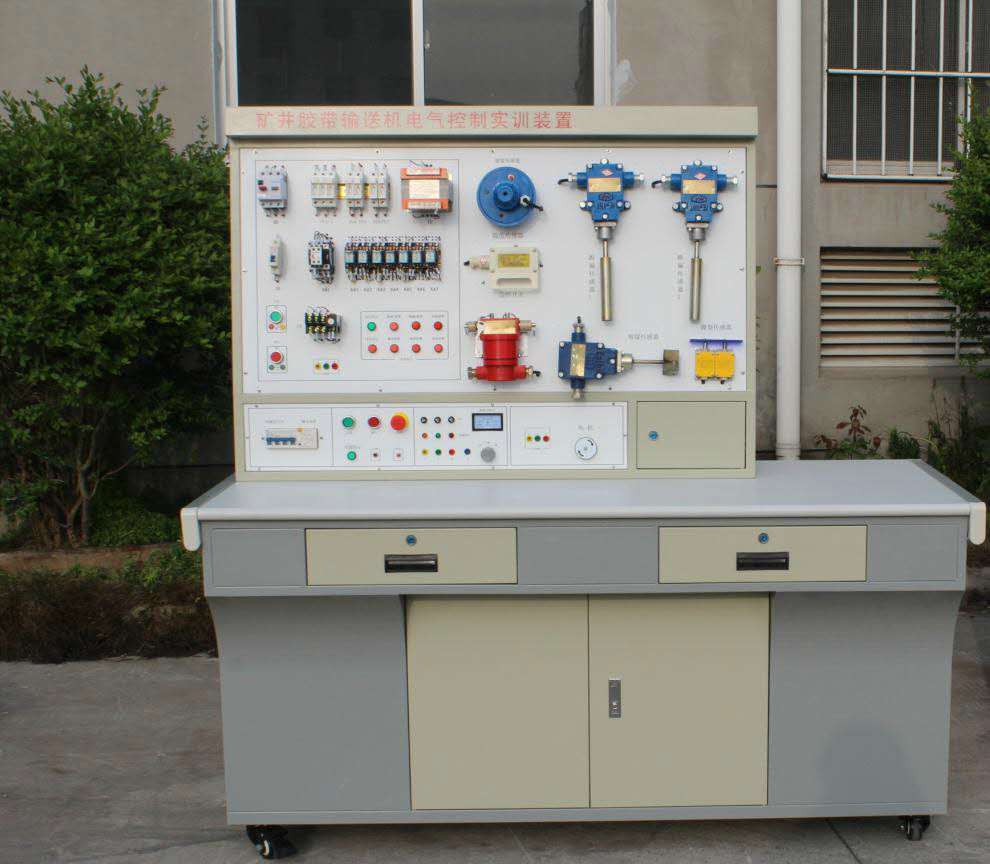

YUYMJSE-01矿井胶带输送机电气控制实训装置

一、概述
矿井胶带输送机电气控制实训装置带输送机具有安装容量大、运输距离长、设备结构简单、维修方便、使用寿命长等优点，可作为水平运输和斜井提升，是矿山生产提升运输的一种重要设备。
以钢丝绳牵引胶带输送机，具有输送机双电动机拖动的电控系统的运行及控制。
二、特点
1.所有继电器、接触器、熔断器等采用小型工业电器元件
2.该装置可对通风机控制线路设置故障点，可锻炼学生的原理分析、查找及排除故障的能力
3.矿井通风机控制线路中的测试点都引到测试面板上，方便排查故障
三、技术性能
1.输入电压：三相四线～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃，相对湿度＜85％（25℃），海拔＜4000m
3.装置容量：＜1kVA
4.安全保护措施：电流型漏电保护（漏电动作电路≤30mA）、电压型漏电保护等功能，安全符合相关的国家标准。
四、配置
1.实训工作台
(1)实训台为铁质双层亚光密纹喷塑结构，坚固耐用。
(2)采用高绝缘的安全型插座及带绝缘护套的高强度安全型专用导线，防止触电。
2.电气控制部分
主要由输送机电气控制、电气保护装置、控制按钮、继电器、接触器、熔断器、各种表头、信号灯等组成
3.电动机部分
模拟实际输送机的电动机运转情况，将最终效果动态显示出来。
五、实训项目
1.熟悉输送机的控制要求及保护
2.掌握输送机的工作原理及分析控制线路的方法
3.掌握输送机的操作步骤
4.通过对输送机控制线路进行设置故障，锻炼学员排查故障的能力
5.掌握输送机的常见故障的维修
