或非逻辑功能实验--PLC可编程控制器

在基本指令的编程练习实验区完成本实验
一、实验目的
1、熟悉PLC实验装置。
2、练习手持编程器的使用。
3、熟悉系统操作。
4、掌握与、或、非逻辑功能的编程方法。

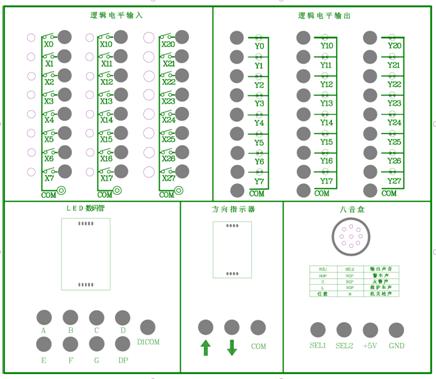

二、基本指令编程练习的实验面板图

上图中上面几列接线孔，通过防转叠插锁紧线与PLC的主机相应的输入输出插孔相接。Xi为输入点，Yi为输出点。
图中中间3排X0～X27为输入按键，模拟开关量的输入。
八路一排Y0～Y27是LED指示灯。
三、编制梯形图并写出程序
通过程序判断Y1、Y2、Y3、Y4的输出状态，然后再输入并运行程序加以验证。
实验参考程序，梯形图参考图1

步序	指令	器件号	说  明	步序	指令	器件号	说  明
0	LD	X001	输入	7	ANI	X003
1	AND	X003	输入	8	OUT	Y003	或非门输出
2	OUT	Y001	与门输出	9	LDI	X001
3	LD	X001		10	ORI	X003
4	OR	X003		11	OUT	Y004	与非门输出
5	OUT	Y002	或门输出	12	END		程序结束
6	LDI	X001

四、实验步骤
梯形图中的X001、X003分别对应控制实验单元输入开关X1、X3。
通过专用电缆连接手持编程器与PLC主机。打开编程器，逐条输入程序，检查无误后，将可编程控制器主机上的STOP/RUN按钮拨到RUN位置，运行指示灯点亮，表明程序开始运行，有关的指示灯将显示运行结果。
拨动输入开关X1、X3，观察输出指示灯Y1、Y2、Y3、Y4是否符合与、或、非逻辑的正确结果。
