阀门局部阻力系数的测定--流体力学实验装置

一、实验目的
（1）掌握管道沿程阻力系数和局部阻力系数的测定方法。
（2）了解阻力系数在不同流态，不同雷诺数下的变化情况。
（3）测定阀门不同开启度时（全开、约 30°、约 45°三种）的阻力系数。
（4）掌握三点法、四点法量测局部阻力系数的技能析。
二、实验原理

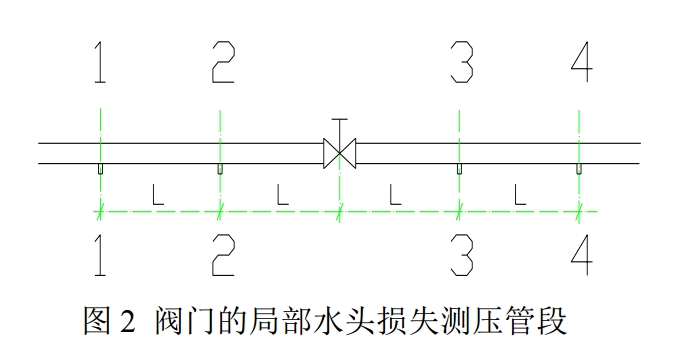

对1、4两断面列能量方程式，可求得阀门的局部水头损失及2（L1+ L2）长度上的沿程水头损失，以hw1表之，则

对2、3两断面列能量方程式，可求得阀门的局部水头损失及（L1+ L2）长度上的沿程水头损失，以hw2表之，则

∴阀门的局部水头损失h1应为：

亦即

∴阀门的局部水头损失系数为：

式中v为管道的平均流速。
三、实验步骤
（1）本实验共进行三组实验：阀门全开、开启30°、开启45°，每组实验做三个实验点。
（2）开启进水阀门，使压差达到测压计可量测的最大高度。
（3）测读压差，同时用体积法量测流量
（4）每组三个实验点的压差植不要太接近
（5）绘制 d=f（ζ）曲线。
四、问题讨论：
（1）同一开启度，不同流量下，ζ值应为定值抑或变值，何故？
（2）不同开启度时，如把流量调至相等，ζ值是否相等？
五、绘图：
