霍尔式传感器的应用——电子称实验

一、实验目的：
了解霍尔传感器组成简易电子称系统的原理和方法
二、实验仪器：
霍尔传感器模块、霍尔传感器、振动源、直流稳压电源
三、实验原理：
这里采用直流电源激励霍尔组件，原理参照实验二十四
四、实验内容与步骤

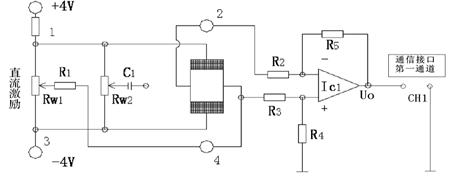

1．将霍尔传感器安装在振动台上。传感器引线接到霍尔传感器模块的9芯航空插座。按下图接线。

图26-1
2、将直流电源接入传感器实验模块，打开实验台电源，在双平衡梁处于自由状态时，将系统输出电压调节为零，输出接电压表2V档。
3、将砝码依次放上振动平台，砝码靠近振动平台边缘，后一个砝码叠在前一个砝码上。
4、将所称砝码重量与输出电压值记入下表：
表26-1

W(g)
V0(V)

五、实验报告：
1、根据实验记录的数据，作出V₀-W曲，并在取走砝码后在平台放一不知重量之物品，根据曲线坐标值大致求出此物重量。
