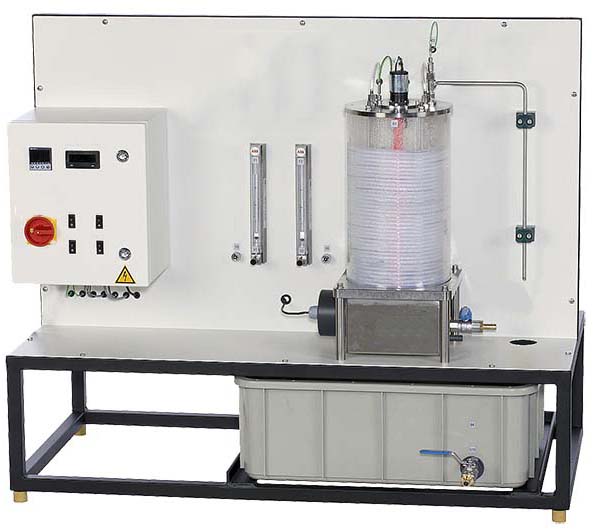

YUY-CE10管式反应器装置

温度和材料的接触时间对皂化反应的影响的实验
产品特点
使用水浴控制管式反应器的温度；
可以预热反应物；
在皂化反应转换的测定。
技术说明
连续操作的管式反应器。它们使经济的生产大批量的产品，具有稳定的质量。
管式反应器的核心元件是螺旋塑料管。由两个罐的泵分别输送反应物进入反应器。位于水浴两盘管预热反应物。预热后，将流动通过各反应物的喷嘴。该喷嘴出口位于一个T形管的中心以这样的方式使两种反应物混合。该混合物进入管道，其中两种反应物发生反应。对产品和未转化的反应物的混合物离开该管，并收集在一个槽中。
流速通过阀调节和流量计显示，从而在管式反应器中的反应物的停留时间。流量计管位于水浴与两个盘绕管。所述水浴是通过一个控制的加热器加热。在开关柜控制器用于设定所需温度，并指示水浴的当前温度。提供了用于通过外部供水冷却水浴溢流和连接。可以使用搅拌器，确保在水浴均匀的温度分布。
在管状反应器中的转化率是通过测量电导率来确定。样品可在管的末端采取。传感器记录了管的出口处的温度。温度显示在开关柜上。
该结构良好的教学材料阐述了基本原理，并提供循环渐进的实验指南。
学习目标/实验
-皂化反应的基本原理；
-转化
取决于停留时间
取决于温度
技术数据
管式反应器
-内径：约5.5mm
-反应器容量：约480ML
-材料：PA
反应泵
-最大压流量：每为300mL/min
-最大压头：每个10m
水浴
-内径：约200mm
-容量：约6L
-材料：PMMA
高速搅拌器：最大135min-1
暖气
-功耗：约为3kW
灌
-反应：2个20L
-清洁液：1X20L
-产品：1X50L
测量范围
-流量：2×20...340mL/min
-温度：02倍...80℃
尺寸和重量
长宽高：1200x600x1050mm
重量：约110Kg
