装置特点
1、整个装置关观大方，靠莉设开合理，具备强烈的工程化代息，能够充分体现现
代化实验室的概念。
2、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实独设备
的概念。
3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
4、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细
抛光处理，体现了整个装置的工艺完美性。
5、设备包括两个水泵，既可单独测试，也有进行串、并联测试
6、流量测量采用了涡轮流最计+数字流量仪表的方式，数字流量仪表对涡轮流量
计线性系数其有较强的补偿功能，并且直接显示流量数据。
7、电动机功率采用单相交流功水测量仪表测得。与智能仪表相连实现电动机功率
的自动测量，数据准确，可让学生掌提电动机有效的实际测量方法。
8、离心泵置于水箱上方，离心系进口管道有底座阀，同时安装有离心泵启动排
气装置，避免了离心泵叶轮及腔体长时间浸泡在水中，大大延长设备寿命。
9、整套系统采用标准工业保表控制系统，可进行化工原理实验，也是过程自动化
及化工检测仪表实验的良好平台
10、装置设计可360度观察，实现全方位教学与实验。
装置功能
1、使学生充分了解离心泵的结构与特性，熟悉离心泵的工作方式和操作流程。
2、能够进行单泵、双泵出并联操作。
3、熟悉组成管路的各种管件、阀门，了解温度、压力、电功率、流量等就地显示
仪表及传感检测设备，掌提涡轮流量计的测量原理及使用方法。
4、测定恒定转速条件下泵的扬程（H）、轴功率（Η）以及效率（η）与系的流量（Q）之
间的泵特性曲线。
5、测定流量调节阀某一开度下管路特性曲线。
6、能够进行双泵串、并联性能测定和管路特性测定。
7、改变离心泵转速测定泵的扬程（H）、轴功率（Η）以及效率（η)与泵的流量(Q)之
间的泵特性曲线。
8、掌据多元回归的方法，回归（H-Q、η-Q、Η-Q）关系曲线。
设计参数
单泵：液体流量：0.2~7.2m³//h，离心泵出口压力：0.0.2MPa，离心泵的扬程（H）:0-20m，离心系轴功率（Η）：0.43-0.85KW，离心泵效率（η）：0-60%，离必泵转速：0-2900r/miη。
双泵串联：液体流量：0-10.5 m³/b,高心泵出口压力：0-0.4MPa,离心泵的扬程（H）：0-4om, 离心泵轴功率（Η）：0.43-1.85Kw，离心泵效率（η）：0-60%、离必泵转速：0-2900r/miη.
双泵并联：液体流量：0-14.0m³/h,泵出口压力0-0.2MPa，离心泵泵的扬程（H）：0-20m，离心系轴功率（Η）：0.43-1.85KW，离心泵效率（η）：0-60%，离心泵转速：0-2900r/miη。
液体温度：常温
公用设施
水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。
电：电压AC220V，功率1.0KW，标准单相三线制，每个实验室需配置1-2个接地点（安全地及信号地）。
实验无聊：清洁自来水。外配设备：无。
主要设备
单相矢量变频器，规格：（0-50）Hz。
指针式压力表：表盘直径100mm测量范围0-0.6MPa，精度1.5级。
指针式真空表：表盘直径100mm 测量范围-0.1-0MPa，精度1.5级。
功率变送器、单相智能功率数字显示仪。
光电传感器：数显，测量范图0-2999rpm，精度1rpm，转速检测机构。
宇电AI702M温度数字显示仪。
宇电AI7O2M流量数字显示仪。
DN40涡轮流量计：1-20 m³ /h 4-20mA远传输出，流量检测机构。
不锈钢离心泵：功率750W，最大流量7.2m/h；2台。
水箱：304不锈钢材质，容积100L，带贮水排空底阀，管路循环回水与泵吸入口间
隔板设计
管路：304卫生级不锈钢材质，采用不锈钢快装话接与管路连接，总出口闸阀；管
道法当连接涡轮流量计。
电器：接触器、开关、漏电保护空气开关
304不锈钢仪表柜：测控、电器设备在实验架上。
304不锈媒材质框架1800*600*1900mm（长x宽x高），带脚轮及禁锢脚。
测控组成

变量	检测机构	显示机构	执行机构
液体温度	PT100铂电阻	数字温度仪表	无
液体流量	涡轮流量计	数字流量仪表	手阀或变送器
泵进口压力	指针式压力表	就地显示	无
泵出口压力	指针式真空表	就地显示	无
泵功率	功率变送器	数字功率仪表	无
电机转速	光电传感器	数字转速仪表	无

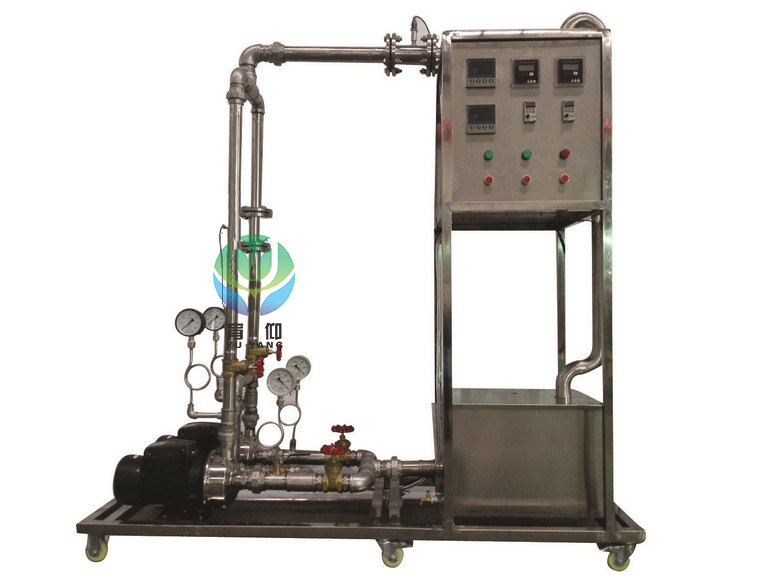

离心泵综合性能实验装置，离心泵性能实验系统
