YUY-HM282离心泵特性曲线测定实验台说明书
实验目的
掌握离心泵特性曲线（H—Q曲线，N—Q曲线，η—Q曲线）的测定方法。
实验装置

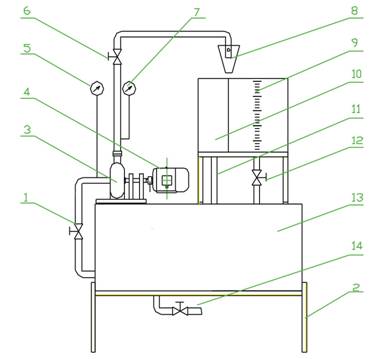

实验装置简图如下图所示
实验装置简图
1.水泵入口调节阀 2.实验台支架 3.水泵 4.电机 5.真空表 6. 出口调节阀 7.压力表 8.换向水斗 9.计量水箱 10.调试水箱 11.排水管 12.放水阀 13.储水箱 14.泄水阀 实验原理和方法
1、H—Q曲线
利用阀门6调节流量，测定H、Q的数值。Q用计量水箱和秒表测定；H值可由下式计算：
式中：H——压力表2读数，[Mpa] ，换算成水柱高，[m]
V——真空表3读数，[Mpa] ，换算成水柱高，[m]
Z——压力表至真空表接出点之间的高度，[m]
——泵进口流速，一般进口和出口管径相同，
所以
逐次改变阀门6的开度，测得不同的
值和其相应得水头
值（
和
值），在Q—H坐标系中得到相应的若干测点，将这些点光滑地连接起来，即得水泵得H—Q曲线。
2、N—Q曲线
测定泵在不同流量
时的泵输入功率
（为电机的输出功率），绘制N—Q曲线。
实验装置中，泵电机转子的轴安装在固定支座的轴承上，而定子做成悬浮的。当定子通入电流时，与转子产生感应力矩，使转子旋转，驱动泵的叶轮旋转；而定子也由于反力矩而产生转动，利用定子上接出的测力矩力臂2及相应的砝码，使力臂平衡（成水平）不转动，从而就可以测定泵相应情况下的力矩
，再利用转速表测出电机（泵）的转速
，即可算出泵的实用功率
，
或
式中：
——相应工况下的感应力矩， [kg.m]
——相应工况下的电机（泵）旋转角速度
——相应工况下的电机（泵）旋转速度，[转/分]
——相应工况下的力臂上的作用力，[kg]
L——力臂长度，[m]
——相应工况下的砝码总重，[kg]
——空转情况下平衡时的初始砝码重量，[kg]
逐次改变阀门的开度，测得不同的
值和其相应泵实用功率
值，在Q—N坐标系中得到相应得若干测点，将这些点光滑地连接起来，即得水泵得N—Q曲线
3．η—Q曲线
利用H—Q和N—Q曲线，任取一个
值可以得出相应的
和
值，由此可得该流量下得相应效率
值：
取若干个
值，并求得相应
和
值，即可算出其相应的
值，在Q—η坐标系中可光滑地连出泵的η—Q效率曲线。
实验步骤
1.实验前准备
1）记录装置的常数：Z，L值
2)接上电源
3)使水泵充水,直至充满为止
2.进行实验
1)开动电机,使水泵运转,此时阀门6关闭,为空截状态,测读压力表7读数
,真空表5读数
,转速表读数
和测矩力臂平衡砝码
。
2）略开阀门6，水泵开水给水，再测读
、
、
和
值，并利用计量水箱和秒表测量在此工况下的流量
。
3）逐次调节阀门6，重复上述步骤，测读相应的M，V，G和Q。实验数据可记录在如下的表格中：
|
No |
M(Mpa) |
V(Mpa) |
G(Kg) |
n(转/分) |
Q（Kg/s） |
备注 |
|
W（立方）t（秒） |
|
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|

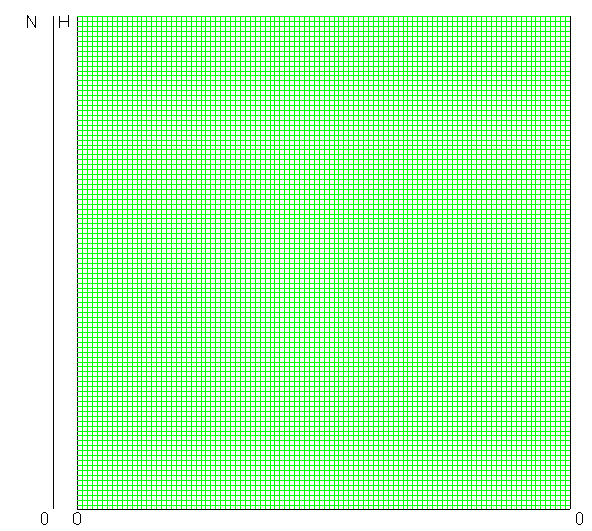

5）根据测试数据，在坐标系中点出测试点，最后光滑地绘制出H—Q，N—Q和η—Q曲线。（可以在一张图上绘出）。
[注] 测矩系统的结构有不同的形式，应根据具体情况来测量和计算。
六：定期检查项目
一、定期检查项目
1．水泵等设备是否正常运行；
2．水箱水位是否正常；
3．流量计显示是否处于合理范围
4．有机玻璃滤池水位是否正常
5、旋转布水器是否正常
二、定期维护工作：
1．水箱保持正常水位；
2．水泵的定期维护；
3．流量计透明体的定期擦洗；
4、不用时水箱及滤池一定要排放出水
