YUY-GXA05太阳能光热教学实验台

一、系统特点
1.新颖性:以前沿技术为导向,与实验相结合。
2.开放性:开放式设计,用户可以利用装置资源进行二次设计。
3.实用性:采用准实物设计。
二、实验台的组成
1.太阳能系统:太阳能真空管式集热器、蓄热水箱
2.太阳能系统:太阳能平板式集热器、蓄热水箱
3.实验控制系统操作台
4.热水系统:水龙头
5.太阳能集热性能测试系统
6.配套管件
三、实验台系统图
1.太阳能光热系统
2.太阳能光热+生活热水
四、实验台的主要功能
1.掌握太阳能系统的基本原理,使学生理解各个部件的用途。
2.太阳能热水系统、太阳能+热水系统。
3.分析当地全年不同的室外条件下,利用太阳能制备生活热水、太阳能供暖的可行性和经济性,掌握其基本规律,为进一步地深入研究、应用积累实验数据。
4.对在相同的热负荷条件下,调整太阳能集热器面积、蓄热水箱容积,找出最佳的太阳能地板辐射采暖太阳能集热器面积、蓄热水箱容积的配比。
5.根据进出口温度不同,分析全年热泵系统的COP,确定太阳能+水源热泵空调冷热源系统比例。

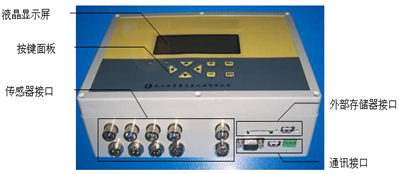

五、太阳能集热器性能测试系统
该测试仪是满足国标GB/T20095-2006要求的一款热水检测仪系统,产品还可以长期工作于热水工程中,对整个系统进行在线监测,随时对系统内的热性能进行诊断和报警,并提供运行数据。
1、产品测试范围
2、家用太阳能管式热水器
3、家用太阳能平板式热水器
4、太阳能热水工程
5、产品运行环境
6、环境温度 -40℃~60℃
7、相对湿度 ≤90%
8、适用电源 220V(±10%),50Hz(±2%),或无电源地区

9、技术指标及特点:
(1)太阳辐射:
A.通道数:2通道(总辐射)
B.测量范围:0~2000W/m2
C.测量精度:小于5%
D.显示分辨率:1 W/m2 E.显示内容:瞬时值,小时累计量,日累计量等
(2)水箱温度:
A.通道数:3路
B.测量范围:-20~150℃
C.测量精度:±0.2℃
D.显示分辨率:0.1℃,不锈钢封装,¢4*40mm,全密封,防腐,放水
(3)环境温度:
A.通道数:1路
B.测量范围:-40~70℃
C.测量精度:±0.2℃
D.显示分辨率:0.1℃,不锈钢封装,¢4*40mm,全密封,防腐,放水,带防辐射罩
(4)进出水流量:
A.通道数:2路
B.测量范围:0.2~1.2(立方米/小时)
C.耐水温:0---120度
D.测量精度: <0.5%
(5)环境风速:
A.通道数:1路
B.测量范围:0~70米/秒
C.测量精度:±0.3米/秒
(6)标准RS232接口与管理微机有线连接(增加驱动器通讯距离达200米),实时传送采集数据,并可下载数据存入微机。
(7)太阳热水集热性能测试系统管理软件一套。此软件支持(GB18708, GB/T19141,GB/T20095-2006太阳热水系统性能评定规范 )等国标要求,自动打印检测报告,在windows2000以上环境即可运行,实时显示各路数据,检测数据自动存储(存储时间可以设定),自动绘制太阳能热水系统的热量与太阳辐照量的曲线图,与打印机相连自动打印,数据存储格式为EXCEL标准格式,可供其它软件调用。
(8)太阳热水集热性能测试系统采用高性能微处理器为主控CPU,大容量数据存储器,可连续存储数据,数据采样率高于0.5秒/通道,工业控制标准设计,便携式防震结构,大屏幕液晶显示屏,轻触薄膜按键,操作简单。
(9)外观尺寸:金属外壳350×150×300(mm)。
(10)数据存储容量:4000条数据。
(11)数据存储内容:时间(真太阳时间),太阳辐射(顺时功率,日累计量),温度(环境温度,水温,集热器温度),风速,流量等信息。
(12)显示内容:时间(真太阳时间),太阳辐射(顺时功率,日累计量),温度(环境温度,水温,集热器温度),风速,流量等信息。
(13)系统结构:便携式结构,所有检测仪表放入二台箱内,便于检测人员现场测试。
六、太阳能光热系统实验台基本配置

七、实验项目
1.太阳能集热能量转换原理
2.太阳能集热管特性测试
3.环境对光热转换的影响
4.太阳能热水器功能实验
5.环境风速对集热性的影响
6.太阳能热水系统管路连接实验
7.平板型集热器的工作原理
8.真空管型与平板型集热器的性能对比实验
八、技术资料
提供仪器设备的安装手册、操作手册、等技术文件及产品合格证、质量保证书等全套资料。
九、技术服务
质保与维修:提供一年保修,终身维修,终身提供软件免费升级。
十、检测内容
系统执行国标GB/T18708 ,GB/T19141,GB/T20095-2006太阳热水系统性能评定规范等要求方法测试(热性能:日有用得热量,升温性能,储水箱保温性能等指标)
