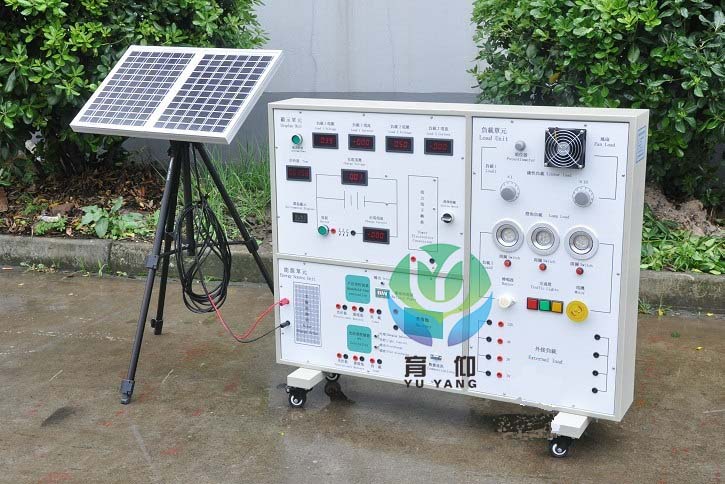

YUY-ST02太阳能发电教学实验平台

太阳能发电教学实验平台
太阳能发电教学实验平台由太阳能电池组件模块、蓄电池模块、控制器模块、负载调节控制模块、监控仪表模块、PC机监控模块,等部分组成。 一、主要技术规格参数: 太阳光电实习教学模块
1、系统规格
 系统最大电压:21.5V
 系统最大电流:2A
 系统最大功率:25W
2、太阳能电池规格:单晶硅太阳能电池
 元件尺寸(L×W×H):621×281×28mm,
 最佳功率:20W
 最佳工作电压:17.05±0.5V
 最佳工作电流:1.20±0.10A,
 短路电流:1.34±0.10A,
 开路电压:21.0±0.5V
3、太阳能控制器规格:
1)光电型控制器:
额定电压:12V,额定电流为10A,配置铅酸蓄电池,负载为100W以下的12V直流负载,控制单元一通道为光控输出,另一通道为多类定时输出。
2)户用型控制器:
额定电压:12V,最大光电电池功率:60W,最大负载电流:5A,过放电压:11.0 ± 0.5, 蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关。
4、电表规格:
 电流表:×3个,2A, 显示模式︰0.5”LCD液晶显示
 电压表:×3个,20V,显示模式︰0.5”LCD液晶显示
 温度表:×1个,0~99.9℃
5、负载:
 风扇:×1个,额定电压:12V,工作电流:0.25A,功率:3W
 交通灯:2组(R,G,B),额定电压:12V,工作电流:0.25A,功率:3W
 LED灯:1组(7颗)
 蜂鸣器:×1个
 马达:×1个,额定电压:12V,工作电流:0.25A,功率:3W
 开关:×1个
 按钮:×1个
6、电池:
阀控式密封铅酸蓄电池,额定电压:12V,额定容量(20hr) :3.3Ah,充电方法(恒压),循环︰最大充电电流为825mA
7、电阻器:
 可变电阻,电阻值调整范围为0~1kΩ
 DC/DC:5个DC/DC电源模块
 提供DC转AC模块
 支援外接PC计算机量测太阳能电池I-V特性曲线(VB软件or LabView)
8、系统外形尺寸;长1100×宽780×厚120(㎜)平脚40×40×500(㎜)附滚轮方便推动至户外教学。
9、太阳能电池调节铝合金支架(WF-6663A)
 最高工作高度1695㎜,最低工作高度455㎜,承载8㎏,净重1.8㎏,最大管径26㎜,收缩高度620㎜
二、太阳光电实习教学模块实验内容:
实验一 太阳能电池发电原理实验
实验1-1 太阳能光电板能量转换实验
实验1-2 环境对光电转换影响实验
实验二 太阳能电池光电系统直接负载实验
实验三 光电控制型太阳能系统发电实验
实验3-1 光电型控制单元工作原理实验
实验3-2 光电型控制单元充放电保护实验
实验四 用户型太阳能发电和利用实验
实验4-1 用户型控制单元工作原理
实验4-2 用户型控制单元充放电保护实验
实验五 太阳能系统电器负载实验
实验六 综合实验
实验七 太阳能电池基本特性测试实验
实验八 外部扩充DC转AC外接电器实验
实验九 单晶太阳能电池I-V特性曲线实验
三、配置单
序号     数量 单位 价格
1 太阳能光电教学实验台   1
2 太阳能电池支架(三脚架)   1
3 太阳能电池组件(25W)   1
4 蓄电池组   1
5 实验附件   1
6     1
价格合计:
